Крышная разделка угловая
Серия дымоходной системы
универсальная
Диаметры
160 | 197 сэнд. | 210 | 250 | 280 | 300 | 350
Тип элемента
монтажный
Марка стали
AISI 430
Элемент используется для прохода дымохода через крышу здания.
.
.

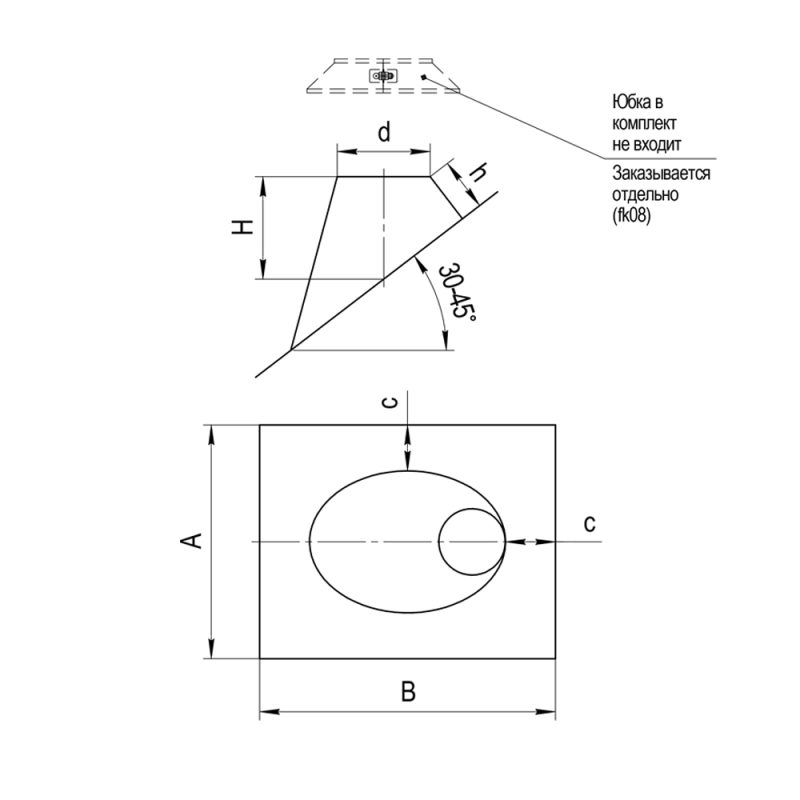

| Крышная разделка угловая (f29) | |||||||
|---|---|---|---|---|---|---|---|
| Диаметр | d | H | h | A | B | c | Масса 0,5 мм |
| 160 | 170 | 216 | 120 | 500 | 630 | 100 | 1.69 |
| 200 | 210 | 232 | 120 | 550 | 690 | 100 | 2.03 |
| 210 | 220 | 236 | 120 | 570 | 710 | 100 | 2.15 |
| 250 | 260 | 251 | 120 | 615 | 770 | 100 | 2.51 |
| 280 | 290 | 263 | 120 | 660 | 820 | 100 | 2.84 |
| 300 | 310 | 270 | 120 | 680 | 850 | 100 | 3.03 |
| 350 | 360 | 327 | 150 | 870 | 1070 | 150 | 4.72 |
| 400 | 410 | 346 | 150 | 940 | 1150 | 150 | 5.45 |
.
