Сэндвич-колено 135°
Серия дымоходной системы
Ferrum HF 30-50Z
Сфера применения
для твердотопливных котлов, дровяных печей, каминов
Тип элемента
двустенный
Марка стали
AISI 430
Толщина внутреннего контура
0.8 мм
Толщина внешнего контура
0.5 мм
Режим
сухой
Тип топлива
газ, дрова
Рабочая температура
600°С
Внешний контур из оцинкованной стали
Ferrum HF 30-50Z
Сфера применения
для твердотопливных котлов, дровяных печей, каминов
Тип элемента
двустенный
Марка стали
AISI 430
Толщина внутреннего контура
0.8 мм
Толщина внешнего контура
0.5 мм
Режим
сухой
Тип топлива
газ, дрова
Рабочая температура
600°С
Внешний контур из оцинкованной стали

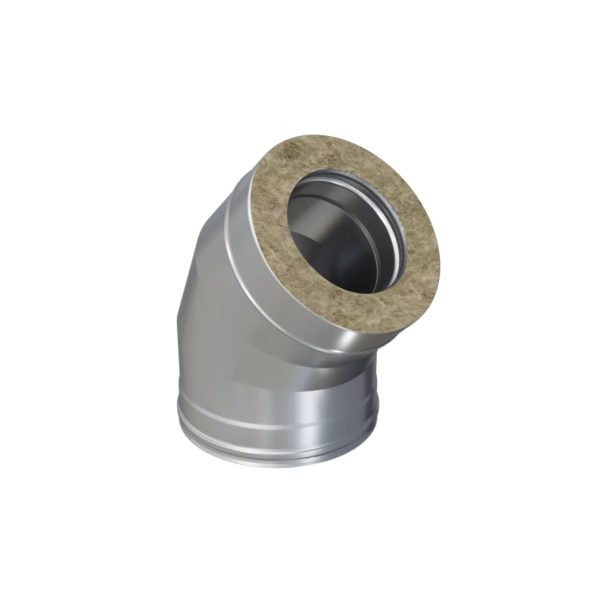

Утепленный элемент предназначен для изменения направления дымового канала и обхода препятствий во время монтажа. Внутренний контур изготовлен из нержавеющей стали AISI 430 толщиной 0,8 мм. Теплоизоляция – из базальтовой ваты, это позволяет свести к минимуму образование конденсата и будет способствовать быстрому прогреву дымоходного канала и выходу системы в рабочий режим. Холодная формовка раструбного соединения с идеальной геометрией и газоплотностью. Лазерная сварка обеспечивает тонкий и прочный шов, увеличивая в разы срок эксплуатации. Рабочая температура до 600°С.
.
.
Сэндвич-колено 135° (f41) | |||||||
---|---|---|---|---|---|---|---|
d | D | H | L | G | B | Масса 0,5х0,5 | Масса 0,8х0,5 |
80 | 160 | 182 | 53 | 92 | 166 | 1.19 | – |
100 | 200 | 214 | 66 | 105 | 197 | 1.80 | 2.20 |
110 | 200 | 214 | 66 | 105 | 197 | 1.80 | 2.23 |
115 | 200 | 214 | 66 | 105 | 197 | 1.80 | 2.24 |
120 | 200 | 214 | 66 | 105 | 197 | 1.80 | 2.24 |
130 | 200 | 214 | 66 | 105 | 197 | 1.77 | 2.28 |
135 | 200 | 214 | 66 | 105 | 197 | 1.77 | – |
140 | 210 | 233 | 74 | 113 | 217 | 2.03 | – |
150 | 210 | 233 | 74 | 113 | 217 | 2.00 | 2.64 |
150 | 250 | 233 | 74 | 113 | 217 | 2.61 | 3.26 |
160 | 250 | 233 | 74 | 113 | 217 | 2.57 | 3.26 |
180 | 280 | 242 | 77 | 116 | 226 | 3.09 | 3.88 |
200 | 280 | 242 | 77 | 116 | 226 | 3.00 | 3.85 |
220 | 300 | 242 | 77 | 116 | 226 | 3.27 | – |
250 | 350 | 267 | 88 | 127 | 250 | 4.40 | 5.55 |
300 | 400 | 284 | 95 | 134 | 268 | 5.41 | – |
.
